 0 ~ 60 m / min Prędkość podnoszenia Wciągniki klatkowe SC 200 Pojedyncza klatka 2000 kg Udźwig




Szybki szczegół:


Imię	Inna nazwa	Nazwa handlowa	Kontrola
Builder Hoist	Builder Hoist SC 200	BORUIDA	DOL i FC
Ładowność	2000kg	Certyfikat	CE



25 kg / bęben

Szanghaj



Ilość (gramy)	1 - 2000	> 2000
Szac.Czas (dni)	2	Do negocjacji

































Opis:

Builder Hoist SC 200 jest wygodnie instalowany i demontowany i może rosnąć do wysokości budynku.Wciągnik Builder ma takie zalety, jak stabilne właściwości, bezpieczeństwo, niezawodność, elastyczne przenoszenie i dobra zdolność adaptacji itp., Poprawia wydajność pracy i może zmniejszyć intensywność pracy pracowników.
Jest to wydajny i bezpieczny sprzęt do transportu pionowego


Aplikacje:

Serializacja SC produktów Builder Hoist to Rack and Pinion EL.Builder Hoist ma szerokie zastosowanie w takich obiektach budowlanych, jak architektura przemysłowa i cywilna, mosty, podziemia, duże kominy, przemysł okrętowy itp.Nadaje się do transportu pionowego materiałów i personelu, a także na różne okazje, takie jak magazyny, wysokie wieże itp.


Specyfikacje

Standardowe dane techniczne pojedynczej klatki:



Parametr	SC100	SC160	SC200	SC270	SC320
Ocenione ładowność (kg)	1000	1600	2000	2700	3200
Znamionowa prędkość podnoszenia (m / min)	0 ~ 40	0 ~ 40	0 ~ 60	0 ~ 60	0 ~ 60
Znamionowy numer pasażera	12	18	24	30	38
Maks.wysokość podnoszenia (m)	150	250	450	450	450
Moc silnika (kW)	2 * 9,5	2 * 11	2 * 13	3 * 18,5	3 * 22
Wewnętrzny wymiar klatki (L * W * H) (m)	3 * 1,3 * 2,5	3 * 1,4 * 2,5	3 * 1,5 * 2,5	3,2 * 1,5 * 2,5	3,6 * 1,6 * 2,5
Waga klatki (kg)	1400	1500	1800	1950	2050
Masa sekcji masztu (kg)	145	145	163	163	163
Wymiar sekcji masztu (mm)	650 * 650 * 1508	650 * 650 * 1508	650 * 650 * 1508	650 * 650 * 1508	650 * 650 * 1508
Typ urządzenia zabezpieczającego	SAJ30-1.2	SAJ40-1.2	SAJ40-1.4	SAJ40-1.4	SAJ50-2.0
Znamionowy udźwig wieszaka (kg)	250	250	250	250	250
Moduł rack	8	8	8	8	8





Wciągniki budowlane serii SC:



1).Nośność klatki: 1000 kg ~ 3200 kg;

2).Prędkość podnoszenia: 33 m / min, 0 ~ 40 m / min; 0 ~ 60 m / min;

3).Zwiększona wysokość podnoszenia na życzenie;

4).Sekcja masztu: cynk malowany lub cynkowany na gorąco

5).Klatka: podwójna klatka

6).Zalecane wymiary wewnętrzne klatki (L * W * H): 3 * 1,3 * 2,5 m, 3 * 1,4 * 2,5 m, 3 * 1,5 * 2,5 m, 3,2 * 1,5 * 2,5 m, 3,6 * 1,5 * 2,5 m, zgodnie z wymaganiami klientów;

7).Silnik i reduktor: wyprodukowano w Chinach lub stosowano SEW zgodnie z wymaganiami

8).Kolor klatki: żółty, czerwony, niebieski lub na żądanie

9).Nośność klatki: 1, 000kg, 1, 600kg, 2, 000kg, 2, 700kg lub 3, 200kg

10).w tym VFD lub bez VFD.





Przewaga konkurencyjna:



1).Kompaktowa konstrukcja i wygodne środowisko pracy

2).Sprawdzona przekładnia walcowa jako opcja

3).Konfiguracje z pojedynczą i podwójną klatką

4).Design bez przeciwwagi

5).Wiele możliwości wyboru drzwi

6).Prosty i łatwy system operacyjny

7).Wpuszczany panel sterowania

8).Sterowanie PLC jako opcja

9).Materiały wytrzymałe: stal wysokiej jakości dla zwiększenia wytrzymałości i zmniejszenia wagi, zanurzenie na gorąco

10).ocynkowana sekcja masztu i cięgno

11).Szeroki zakres łączenia
12).Szeroki zakres opcjonalnego wyposażenia i funkcji

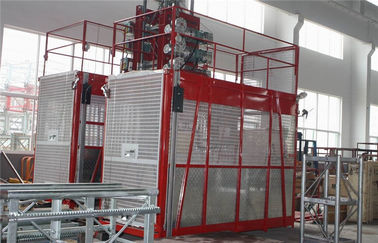

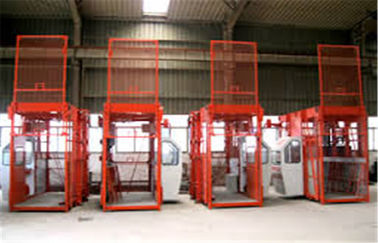

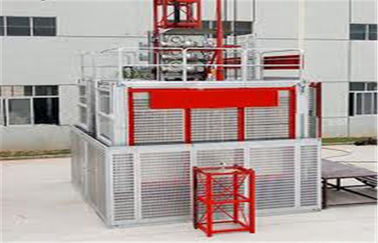

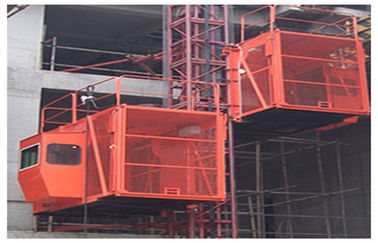

Construction Building Site Hoist SC200 With Single Or Twin Cage 3 * 1.5 * 2.5 m 1. Model No.: SC200, SC200/200 2. Brand Name: HAOKE 3. Material: Steel 4. Appearance: Plastic Spray Painted / Hot Galvanized 5. Rating loading capacity: 2000 6. Max lifting Height: 150M 7. Size of the hoist cage: 3 x 1.5 x 2.5m Description: SC series construction elevator, adopt external setting meshing rack and pinion type design,rated load is 1T, rated lifting height is 150m. Equipped with a

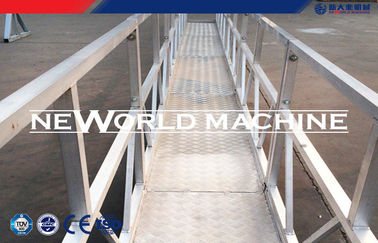

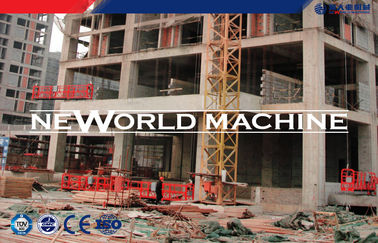

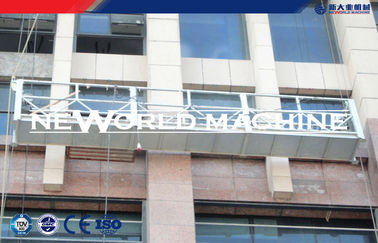

630kg Steel Construction Material Lift Adjustable Height Zlp630 Our suspended working platform can be widely used parapet and complicated building in different height.And we can also supply customized platform to meet different requirements from customers. Product specifications Model ZLP250 ZLP500 ZLP630 ZLP800A ZLP800S Material Steel or Aluminum Alloy Rated Capacity(kg) 250 500 630 800 800 Lifting Speed (m/min) 9-11 9-11 9-11 8-10 8-10 Motor Power (kw) LTD5 LTD5 LTD6.3 LTD8



Elektryczne dźwigi stoczniowe do budowy statków

Elektryczne dźwigi stoczniowe do budowy statków

Miejsce pochodzenia:	Zhejiang, Chiny
Nazwa handlowa:	Nante
Numer modelu:	QME50t-50T-60T-32M-32M
Orzecznictwo:	ISO9001: 2008
Max. Podnoszenie ładunku	50t, 50t, 60t
Zakres	32 mln
Max. Wysokość podnoszenia	32 mln
Szybkość podróży żurawia	6-60 m / min
Prędkość podróżowania wózka	2-30 m / min

Elektryczne suwnice bramowe typu Shipyard Box do budowy statków stanowią ekonomiczne rozwiązanie dla suwnic pomostowych, gdy budynek jest niewystarczający do obsługi dźwigu mostowego lub system dźwigowy ma być umieszczony na zewnątrz. Suwnica bramowa stoczniowa to suwnica bramowa, która wykorzystuje konfigurację „skrzynkową” do wytwarzania dźwigara. Ta konstrukcja dźwigara skrzyni składa się z czworobocznego pudła z płytą powierzchni tocznej dla wózka wciągnika przymocowanego do dolnej części pudła. Zaletą dźwigara skrzynkowego jest to, że ma on większe możliwości obciążania i jest w stanie rozciągać większe odległości mostu. Żuraw jest zwykle wykorzystywany w parach z mechanizmem podnoszącym działającym na szynach przymocowanych do górnej części każdego dźwigara skrzynkowego.

Stoczniowy żuraw portalowy Goliath jest specjalnie stosowany do budowy statków i statków dla stoczniowej firmy stoczniowej. Jako jeden z rodzajów suwnic ma szeroki zakres zastosowania.

Udźwig, rozpiętość, wysokość, prędkość jazdy i podnoszenia, klasyfikacja robocza i użytkowanie itp. Należy podać podstawowe dane szczegółowe.

Suwnice bramowe / portalowe / Goliat są szeroko stosowane w następujących aplikacjach:

1. Stocznie prefabrykowane
2. Okrętownictwo
3. Obsługa kontenerów
4. Place budowy
5. Przemysł marmuru / granitu
6. Konserwacja górnicza
7. Budowy mostów
8. Budowy dróg
9. Stocznie magazynowe
10. Złomowiska
11. Stacje kolejowe

Funkcje konstrukcyjne obejmują:

1. Główny dźwigar:
jest spawany z blach stalowych, połączonych śrubą precyzyjną o wysokiej wytrzymałości. Szyna przesuwna dla wózka do przemieszczania się wzdłuż dźwigara, która jest zamocowana na wysięgniku za pomocą precyzyjnej śruby o wysokim napięciu

2. Podpora
za). Składają się ze sztywnego wysięgnika i elastycznego wysięgnika, wszystkie punkty połączeń są połączone śrubą o wysokim napięciu
b). Drabina służy operatorowi do wejścia do kabiny lub przybycia do wyciągarki
do). gdy rozpiętość> 30 m, potrzebna jest elastyczna noga mająca na celu zmniejszenie bocznego nacisku wózka na szynę, gdy przedmioty obciążają dźwigar.

3. Mechanizm jezdny
składają się z przekładni napędowej i pasywnego zestawu kołowego.

za). Przekładnia napędowa dostarcza energię do realizacji ruchu dźwigu.

b). jaka jest różnica między skrzynią biegów a pasywnym zestawem kołowym polega na tym, że pasywny zestaw kołowy nie ma konstrukcji przekładni, takiej jak dynamo, reduktor i para odsłoniętego koła zębatego

4. Wózek z wciągnikiem
składa się z ramy wózka, wciągarki i bloku koła pasowego

za). Rama wózka spawana z blachy stalowej jest mechanizmem ładującym i przesuwnym wózka z podnoszeniem
b). Wciągarka jest mechanizmem podnoszącym wózka. Gdy działa, lina stalowa wpływa na koło pasowe w ruchu wznoszącym i opadającym, co powoduje podnoszenie i opuszczanie zawieszonych przedmiotów
Ostrzeżenie: liny stalowe muszą być regularnie sprawdzane i zmieniane w czasie, jeśli 10% drutów jest zerwanych, poluzowane i zużyte.

5. Kabina
za). Szyba, przez którą można obserwować ogólny stan pracy, jest zamontowana z przodu i po obu stronach kabiny
b). Szafa elektryczna jako grupa niezależnych szaf, przymocowana na zewnątrz kabiny, jest połączona kablem sterującym i stacją łączącą, która jest ustawiona w kabinie

6. Układ elektryczny
za). w zestawie silnik podnoszenia, silnik suwnicy i silnik hydrauliczny. Cały układ elektryczny jest kontrolowany przez PLC.
b). dwa sposoby obsługi żurawia: obsługa kabiny i sterowanie zdalne.
do). Części elektryczne są importowane z Schneider w Niemczech

7. Platforma
platforma jest zainstalowana w celu utrzymania żurawia, dodawana jest osłona ochronna, aby chronić bezpieczeństwo serwisantów.

Parametry techniczne

Parametr techniczny dla suwnic bramowych: QME2 × 50t + 60t / 10t-32/32
Pozycja		Główne urządzenie podnoszące 1		Główne urządzenie podnoszące 2		Pomocnicze urządzenie podnoszące		Pozycja		wózek jezdny 1	urządzenie do przemieszczania dźwigu
Pojemność (t)		2 × 50t		60		10		Prędkość ravelingu (m / min)		17.1	21,48
Obowiązek pracy		cały dźwig: A4	każde urządzenie: M5	cały dźwig: A4	każde urządzenie: M5	cały dźwig: A4	każde urządzenie: M5	Obowiązek pracy		M5
Maksymalna wysokość podnoszenia (m)		32		32		32		Robocze obciążenie wiatrem (kgf / m2)		15
Prędkość podnoszenia (m / min)		5		5.42		7,2 ～ 9,25		Zasilacz		3P, AC, 380 V, 50 Hz
Zasilacz		3P, AC, 380 V, 50 Hz						Rodzaj szyny		P50	P60
Średnica liny stalowej (mm) / wielokrotność		26-1670ZS-GB / 2 × 4		22-1670ZS-GB / 2 × 6		15,5-1670ZS-GB / 2 × 2		Średnica bieżnika koła (mm)		600	700
Średnica bębna (mm)		760		760		400		Max. Obciążenie koła (kN)		334	273
Silnik	Model	YZR250M-6		YZR280S-6		YZR180L-6		Silnik	Model	YZR160L-8	YZR160 M2-6
	moc (Kw)	45		55		15			moc (Kw)	7.5	11
	prędkość (r / min)	965		969		955			prędkość (r / min)	705	945
	Ilość	2)		2)		2)			Ilość	2/2	6
Skrzynia biegów	Model	ZSY-400-100Ⅵ		ZSY-400-71Ⅵ		ZQ500-40.17-IV-C		Skrzynia biegów	Model	ZSC (A) 600-77.5-1 (2)	ZSC (A) 650-96.64-1 (2)
	Przełożenie	100		71		40,17			przełożenie	77,5	96,64
	Ilość	2)		1		2)			Ilość	2/2	3)
Hamulec	Model	YWZB400 / 45		YWZ400 / 45		YWZ300 / 45		Hamulec	Model	YWZ200 / 25	YWZ200 / 25
	Moment obrotowy (N * m)	1000		1000		630			Moment obrotowy (N * m)	200	200
	Model popychacza	YT1-45Z		YT1-45Z		YT1-45Z			Model popychacza	YT1-25	YT1-25
	Ilość	4		2)		2)			Ilość	2/2	4
